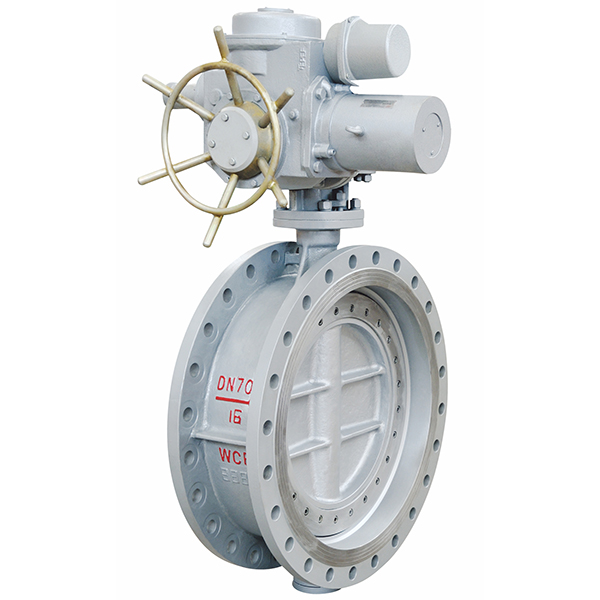

双偏心蝶阀
产品特点
低扭矩
BI定向
防喷阀杆
可选阀座：EPDM、NRB、VITON、PTFE
双轴（2“~12”）
一体式轴（14英寸及以上）
位置指示器
ISO 5211顶部法兰
| 结构特点 | 说明 |
|---|---|
| 可吸附阀杆填料 | 通商有一个凸起的安装垫，允许在操作员就位的情况下调整填料，并防止泄漏时无组织排放到操作员中。采用优质PTEE Chevron填料系统作为立式和弹性阀座阀门，并在防火和金属阀座阀门上使用石墨填料系统。所有包装系统的ph值范围为0-14。 |
| 防喷阀杆 | 如果阀杆发生故障，安装在机加工阀杆槽和压盖固定器台阶之间的弹性挡圈将确保阀杆得到固定，而不会被强行推出。阀杆连接符合标准ISO 5211。 |
| 定位环 | 防挤压垫圈起到填料保护器的作用，并允许填料具有灵活性。作为一种选择，防挤压间隔环可以代替套环进行泄漏测试。 |
| 轴承 | PTFE内衬不锈钢顶部和底部轴承同时提供卓越的耐腐蚀性和较低的摩擦系数。轴承支撑和固定阀杆，防止作用在阀瓣和阀杆上的严重力和温度造成的变形。定位环提供了进一步的阀瓣/阀杆支撑。 |
| 座椅 | 通尚高性能蝶阀的标准配置为硅树脂通电RPTFE阀座。硅树脂提供了气密密封所需的弹性，而15%玻璃填充的PTFE提供了优异的摩擦性能和耐腐蚀性。提供可选的防火和金属座椅。 |
| 引脚 | 只有在阀门组装和精确对准后，才能钻取轴夹具孔，确保精确对准是钻取轴固定装置孔，确保位置完美。圆盘使用一个独特的切向锥形销固定在轴上，该销在压缩时而不是在剪切时传递载荷。 |
| 圆盘 | 一个完整的端口和优化的水翼盘形状最大限度地提高了阀门的流动效率。阀瓣边缘经过精密抛光，确保零泄漏密封和最小的阀座磨损。与中心线阀不同，密封面不位于发生初始磨损的阀瓣前缘上。 |
| 挡圈 | 固定环可方便地更换阀座，还可作为内置导流锥将流体从阀座分流。阀体是凹进的，用于封闭和支撑扣环。 |
